Alvorens de elektronica geplaatst wordt, moet deze eerst getest worden. Dit om te voorkomen dat er tijdens de productie gebruik gemaakt gaat worden van defecte elektronica. Allereerst zijnde microcontrollers geprogrammeerd. Zonder het programmeren van de microcontrollers is het namelijk lastig om de LED-lampjes te testen.
Voor het programmeren van de microcontrollers is er gebruik gemaakt van een vooraf vastgelegd voorbeeld voor de NeoPixel. Hierdoor is het alleen nodig om dit script aan te passen aan het aantal NeoPixels en te uploaden naar de microcontroller.
Hierna zijn er achttien NeoPixels verbonden aan de twee microcontrollers. Zowel beide microcontrollers als alle achttien NeoPixels werken naar behoren.
Er zijn twee verschillende step-up/down regulators getest. Beide regulators komen van Pololu, dit zijn de Pololu 6V Step-Up Voltage Regulator U3V50F6 (blauw) (Pololu, 2017)1) en de Pololu 6V Step-Up/Step-Down Voltage Regulator S18V20F6 (groen) (Pololu, 2017)2).
Beide regulators geven een uitgangsspanning van 6 volt. Echter is het grote verschil dat de blauwe regulator werkt met een ingangsspanning tussen de 2.9 en de 6 volt (Pololu, 2017)3), terwijl de groene regulator werkt met een ingangsspanning tussen de 3 en de 30 volt (Pololu, 2017)4).

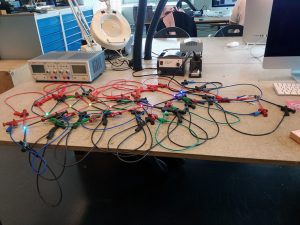

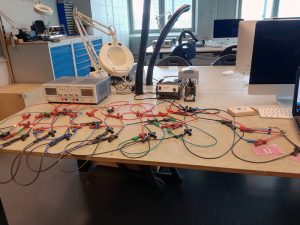

Voor het testen van de step-up/down regulators is er een test setup gemaakt. Deze bestaat uit een instelbare spanningsbron,, een LED-lampje, een weerstand en een multimeter om de spanning te meten. De step-up/down regulator zit tussen de spanningsbron en het LED-lampje met de weerstand. Met de multimeter wordt er gemeten op de uitgang van de step-up/down regulator.

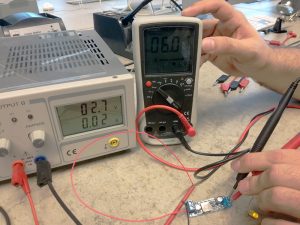

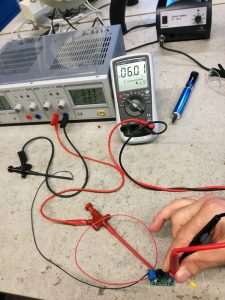

Beide regulators werken naar behoren en geven een uitgangsspanning van ongeveer 6 volt. Daarnaast zakt de spanning van de regulators in zodra de ingangsspanning onder de 2.5 volt komt. Uit de test is dus gebleken dat de aangegeven ingangsspanning hoger is dan werkelijk nodig is. Om de uitgangsspanning weer op niveau te krijgen, is er wel hogere ingangsspanning nodig dan 2.5 volt. Deze ingangsspanning is echter lager dan 3 volt.
Doordat er binnen dit project twee regulators nodig zijn, moet er bepaald worden waar welke regulator bevestigd gaat worden. Er is gekozen om de blauwe regulator tussen de zonnecellen en de Solar lithium ion/polymer charger te plaatsen. Deze regulator werkt met een ingangsspanning tot 6 volt. De zonnecellen halen deze hoogte niet en daardoor is deze regulator hiervoor geschikt.
Tussen de Solar lithium ion/polymer charger/batterij en het circuit wordt de groene regulator geplaatst. Doordat niet bekend is hoeveel voltage de Solar lithium ion/polymer charger als uitgangsspanning geeft, kan het zijn dat deze hoger komt te liggen dan 6 volt. Doordat de groene regulator kan werken met een ingangsspanning tussen de 3 en de 30 volt, is deze meer geschikt voor het circuit.
