De kwaliteit testprints met Soft PLA uit de Cartesio vielen een beetje tegen. Hier kunnen meerdere oorzaken voor bestaan. Een van de oorzaken is het feit dat in Repetier-Host de grootte van de nozzle ingesteld moet worden. Als deze grootte te sterk afwijkt van de werkelijkheid, dan kan het zijn dat de 3D-printer te veel of te weinig filament door voert. Hierdoor kan bijvoorbeeld een kleine nozzle verstoppen. Ook kunnen er, in het geval van een te grote nozzle, gaten in het object ontstaan doordat er te weinig filament doorgevoerd wordt om het een sluitend geheel te maken. Om te achterhalen of deze instelling klopt, moet de nozzle uit de 3D-printer gehaald worden. Op de nozzle zit een aantal markeringen die aangeeft welke diameter de nozzle heeft.

Om de nozzle te vervangen, heb ik de handleiding van Maurits Maks nagekeken. Hierin staat in een aantal stappen uitgelegd hoe de nozzle vervangen moet worden, namelijk de volgende:

1. Stel de temperatuur van de extruder kop zo hoog in dat het filament dat nog aanwezig is goed smelt, bijvoorbeeld minimaal 200℃ voor PLA of minimaal 250℃ voor FilaFlex. Het kunststof werkt als lijm in de schroefdraad van de nozzle en moet daarom vloeibaar zijn.
2. Verplaats de kop naar het midden van de XY-tafel en laat de tafel 100 mm zakken, zodat je goed bij de kop kunt met gereedschap.
3. Leg een doek of plankje onder de nozzle. Hiermee bescherm je het werkstuk of de glasplaat.
4. Pak het heater block vast met een grote tang, bijvoorbeeld een waterpomptang. Beschadig niet de bedrading naar het hitte-element of de temperatuursensor!
5. Draai met steeksleutel 7 de nozzle uit het blokje, terwijl je met de waterpomptang het heater block vast blijft houden, maar verdraai het heater block niet! Van bovenaf gezien draai je de nozzle met de klok mee.
6. Leg de hete nozzle weg op iets dat tegen de temperatuur kan, bijvoorbeeld een stukje hout.
7. Pak de nieuwe nozzle tussen je vingertoppen en draai deze heel snel een stukje in het heater block. Hij wordt snel heet! Draai dan verder met de steeksleutel.
8. De nozzle moet strak gedraaid worden, zodat het heater block ook niet meer rond kan draaien. Op de afbeelding kun je goed zien dat er een spleet tussen de nozzle en heater block moet zitten. De nozzle is nu binnen de heater block tegen de heatbreak aangedraaid, waardoor alles gefixeerd is.
9. Extrudeer materiaal zodat de lucht uit de nozzle wordt geperst.

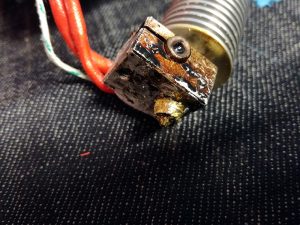

Aangezien de nozzle erg stevig vast zat, en in de handleiding niet duidelijk stond vermeld welke kant van de ringsteeksleutel gebruikt moet worden, werd de zeshoekige nozzle afgerond in plaats van dat deze eruit gedraaid werd.

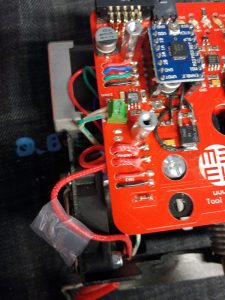

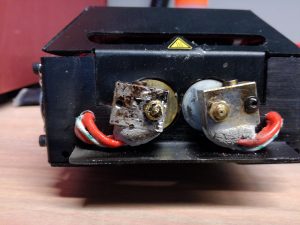

Om de nozzle te kunnen verwijderen moet de gehele hot-end uit de kop gehaald worden. Om de hot-end uit de kop te kunnen verwijderen is de gehele kop uit de 3D-printer gehaald. Daarna is voorzichtig de hot-end uit de houder gehaald. Hierna bleek dat de draden voor de temperatuur regeling verschillend verbonden zaten aan de printplaat. De draden van de temperatuursensor waren gemakkelijk te verwijderen, deze zitten vast met een klemschroefblok. De draden voor de temperatuurregelaar zijn helaas vast gesoldeerd. Om de hot-end te verwijderen zijn deze draden voorzichtig los gesoldeerd. Hiervoor is eerst een overzicht foto gemaakt om de volgorde van de draden niet bij het aansluiten om te wisselen.

De hot-end is voorzichtig in een bankschroef geplaatst zodat deze stevig vast zat. Omdat de nozzle afgerond was is er eerst twee vlakke kanten aan de nozzle geveild. Hierdoor kon met een waterpomptang de nozzle vastgepakt worden en rustig losgedraaid worden. Hierna is de kop weer in elkaar gezet en in de machine geplaatst.

Reflectie
Door mijn onervarenheid met het vervangen van de nozzle ben ik waarschijnlijk te lang doorgegaan met het proberen losdraaien van de nozzle met de verkeerde kant van de sleutel. Hierdoor heb ik misschien onbedoeld de nozzle beschadigd. Ik had eerder de ring kant van de steeksleutel moeten proberen om te kijken of het hiermee wel ging. Echter pleeg ik nu wel makkelijker onderhoud aan de machines en maak ik kleine aanpassingen die ten goede zijn voor het 3D-printen.

Daarnaast een aanpassing voor het schema dat is opgesteld door Maurits. Het is makkelijker om de kop eerst te laten afkoelen voordat de nieuwe nozzle er in gedraaid wordt. Het gereedschap dat gebruikt wordt om de nozzle los en vast te draaien geleiden warmte. Dit punt is om twee redenen belangrijk. Als eerste dat je moet uitkijken dat je niet brand en daarnaast kan de 3D-printer vastlopen doordat de hot-end veel warmte verliest. Om hierna weer verder te gaan moet de printer aan en uitgezet worden.

Daarbij zijn dit twee punten die meegenomen worden bij het maken van de video tutorials. Dat er moet worden opgelet dat bij het losdraaien van de nozzle de ringsleutel gebruikt moet worden en niet de steeksleutel. Daarnaast kan worden meegenomen dat tussentijds de kop van de 3D-printer eerst te laten afkoelen voordat de nieuwe nozzle er in gedraaid wordt.
