Onderhoud
Zoals beschreven staat in Leren printen op textiel, is er onderhoud aan de printers nodig. Als eerste was het van belang dat er een onderdeel van de DIYS wordt vervangen, namelijk de fanduct. Dit onderdeel zit aan de hot-end geklemd. Op de fanduct zit een ventilator bevestigd. Het onderdeel was er zo slecht aan toe dat het een kwestie van tijd zou zijn dat deze eraf zal vallen.

Aangezien de fanduct met een 3D-printer kan worden gemaakt, is er op internet gekeken of iemand al een ontwerp voor een fanduct had gemaakt. De website Thingiverse is een online community voor het ontdekken, maken en delen van 3D-printbare ontwerpen. Door ontwerpen te uploaden, verschillende dingen te maken en dit te delen, kan men anderen inspireren.

Op Thingiverse was er een gebruiker die een fanduct had ontworpen voor de hot-end die op de DIYS zit. Hierdoor kon ik dit ontwerp downloaden en de fanduct met de Cartesio printen (Paauwe, 2017)¹⁾. Alle gedownloade templates zijn te vinden op de pc bij de 3D-printers, in de map “Onderhoud” op het bureaublad.

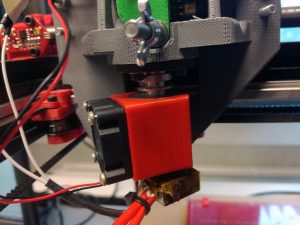

Nadat de fanduct geprint was, heb ik eerst gekeken of deze op de hot-end van de DIYS past. De fanduct paste precies. Eerst heb ik de ventilator op de fanduct bevestigd. Vervolgens is dit geheel op de hot-end van de DIYS bevestigd.

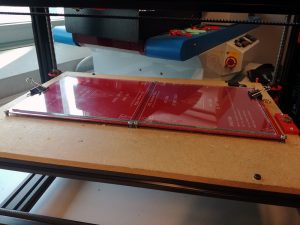

Tijdens het printen op textiel heb ik ontdekt dat de klemmen, waarmee de glasplaat op het heatbed zit bevestigd, niet erg praktisch zijn. Deze klemmen zijn vrij fors en daardoor nemen ze op het printoppervlak veel ruimte in. Daarnaast maken zij het spannen van het textiel ook lastiger.

Ook hierbij bood Thingiverse een uitkomst (Menke, 2017)²⁾. Bij dit probleem was er zelfs een overvloed van oplossingen. Om een goede klem te vinden, zijn er een aantal eisen gesteld aan de klem. De klem moet er solide uit zien: het moet niet lijken alsof deze zo doormidden kan breken. Daarnaast moet deze klem ook niet groot zijn, zodat de klem niet in de weg zit bij het spannen van het textiel.

Er is een klem gevonden die aan deze eisen voldoet. Doordat het vanaf het scherm lastig is in te schatten of de klem daadwerkelijk op het printbed past, is deze geprint. De eerst geprinte klem paste niet goed. Dit komt doordat de glasplaat kleiner is dan het heatbed. Hiervoor is de klem aangepast en vooral langer gemaakt. Deze langere klem paste wel netjes om het printbed en de glasplaat heen. Echter had deze klem te veel speling. Hiervoor was een kleine aanpassing nodig. Aangezien het heatbed alleen dunner is dan het heatbed en de glasplaat samen, is er in de hoek van de klem een blokje gezet zodat er geen speling meer is.

Toen de klem eindelijk goed paste, zijn er gelijk meerdere geprint. Door er eerst eentje op maat te maken en later pas de rest te printen, wordt er minder materiaal en tijd verspild. Helaas werkte de klem niet voor alle zijden van het printbed. Voor de achterzijde van het printbed moest de klem groter worden. Er was een kleine aanpassing nodig om de klemmen voor de achterkant passend te maken, waardoor deze klemmen dan ook iets langer zijn dan de andere klemmen.

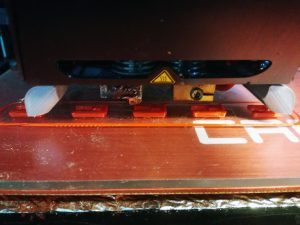

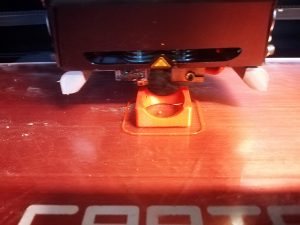

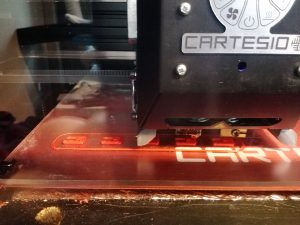

Aangezien de Cartesio min of meer dezelfde grote klemmen heeft als de DIYS, zijn hiervoor ook nieuwe klemmen geprint. De klemmen voor de Cartesio zijn anders dan de klemmen voor de DIYS. Dit komt doordat de glasplaat en het heatbed van de Cartesio hoger zijn dan bij de DIYS. Voor de Cartesio was een simpele aanpassing van het originele ontwerp voldoende.

Uitlijning

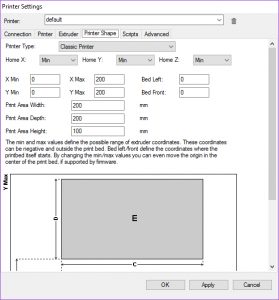

Er bleek in de Repetier-Host maar één printerinstelling aanwezig te zijn voor beide printers. Deze instelling was een gemodificeerde versie van de standaardinstelling. Hierdoor klopten er aan aantal instellingen niet. Volgens de software was het namelijk mogelijk om met de DIYS op een groter oppervlakte te printen dan dat deze tot zijn beschikking had. Daarbij klopten deze instellingen ook niet voor de Cartesio. Dit komt doordat er bij de DIYS met de X-coördinaten de korte zijde van de printer wordt aangeduid, waar dit bij de Cartesio de lange kant betreft. Doordat X en Y bij de Cartesio anders zijn dan bij de DIYS, werd er bij de Cartesio nog niet eens voor de helft van het printoppervlak gebruik gemaakt.

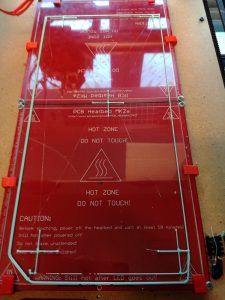

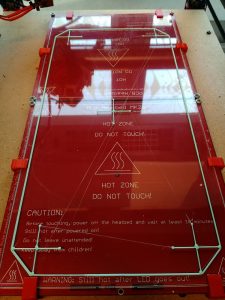

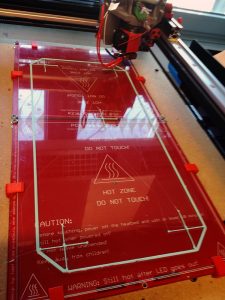

Om goed in kaart te brengen hoe verkeerd deze oude instellingen daadwerkelijk zijn, is er met deze instellingen met beide printers een testprint gemaakt. Deze testprint bestond uit een rechthoek met daarin in alle hoeken ene kruis en een kruis in het midden. Hierdoor is goed zichtbaar wat het bereik is van beide printers met deze instellingen. Zo is zichtbaar dat de DIYS (links) het patroon rechts en boven niet af kan maken. De DIYS kapt het patroon af en gaat vervolgens verder in een andere richting. Bij de Cartesio (rechts) is goed te zien dat in de breedte de printer tot goed halverwege komt. Echter wordt er onderin geen gebruik gemaakt van het printbed.

Als eerste zijn de instellingen van de DIYS aangemaakt. Hiervoor is gekeken wat het bereik van de printer is. De verste coördinaten die de printer aan kan is voor X188, Y390 en Z190. Als gevolg van het ontwerp van de printer, is het niet mogelijk om het gehele printbed te gebruiken. Daarbij begint het printbed niet bij coördinaten X0 en Y0 maar bij X10 en Y30. Hierdoor is het daadwerkelijke printoppervlakte 178x360x190 mm in plaats van de 200x400x200 mm die aangegeven was. Doordat de nieuwe instellingen nu overeenkomen met de daadwerkelijke afmetingen, is het niet meer mogelijk om een groter object te printen dan dat de printer aan kan.

Hierna zijn de nieuwe instellingen gemaakt voor de Cartesio. Als eerste zijn de X- en Y-instellingen aangepast. Met deze instellingen wordt er goed gebruik gemaakt van het printbed en wordt de gehele oppervlakte beter benut. Aangezien deze 3D-printer de mogelijkheid heeft om met twee nozzles te printen, is de positionering van het printbed in de software belangrijker.

Omdat beide nozzles niet op het gehele printbed kunnen printen, is het midden van het printbed opgezocht. Het midden is aangehouden om te zorgen dat het mogelijk is om met twee nozzles toch de volledige grootte te printen. De Cartesio kan objecten printen met een maximale grote van 400x200x200mm.
